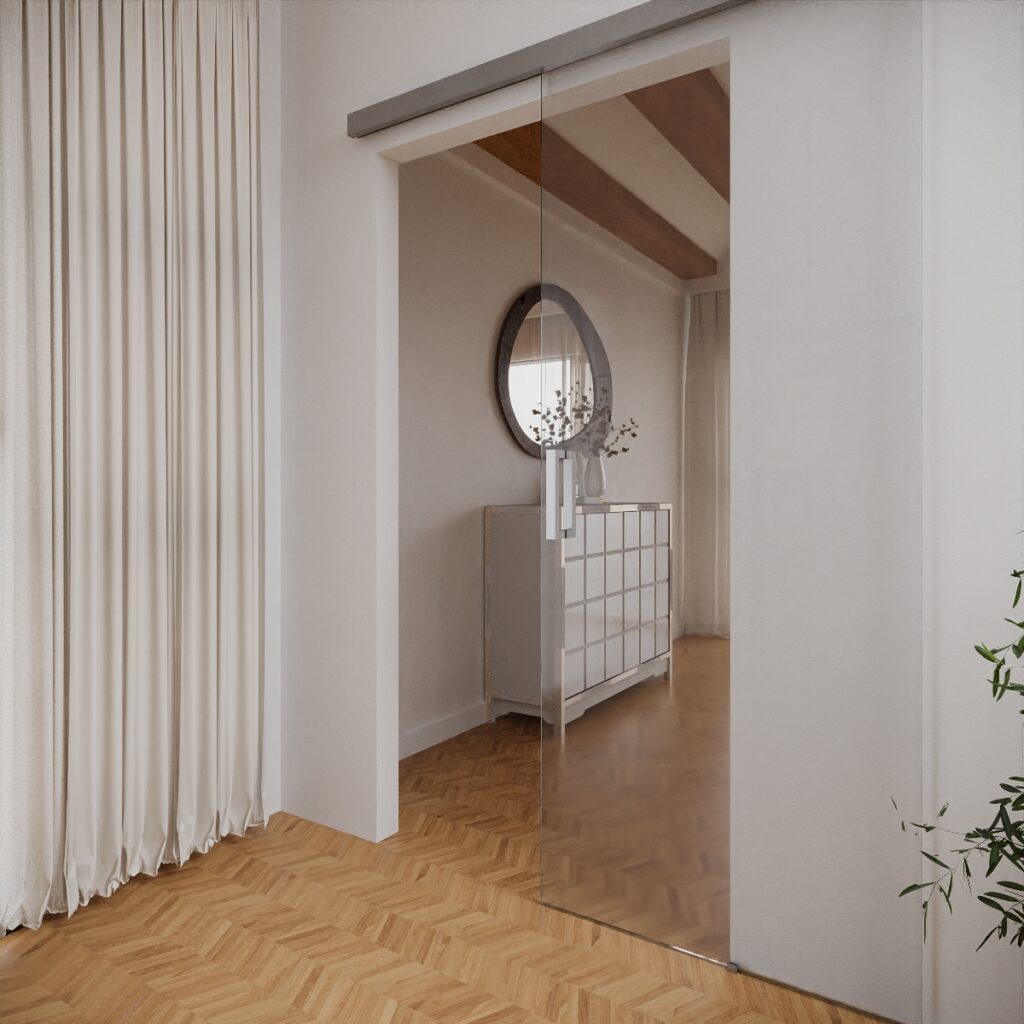

Lasi-liukuovi Valo – seinäkiinnitys
Lasiliukuovi seinän päälle kiinnitettävällä kiskolla. Soveltuu välioveksi useimpiin oviaukkoihin.
Tämän tuotteen saat tilattua helposti mittatilauksena verkkokaupastamme
Vakiona oven ja seinän väliin jää rakoa 13,5mm. Huomioi tämä jos oven taakse jää jalkalista tai esimerkiksi pistorasioita. Erillisellä korokeprofiililla kiskoa voi nostaa seinästä ulospäin ja rakoa jää silloin 23,5mm. Alempana lisää kuvia listata ja mitoituksesta.
Lisätietokyselyt myynti@lasitehdas.com
Lataa järjestelmän esite tästä.
Korokelista seinäkiskon alle
Seinäkiskon alle on saatavana lisävarusteena korokelista, joka nostaa ovea 10mm ulos seinästä ja helpottaa monesti asennusta jos seinän vieressä on jalkalistoja tai muita korokkeita.
Vetimet
Kiinnityshelat
Lasien värimallit
Tekniset tiedot
- seinään kiinnitettävän oven ja seinän väliin jää noin 13mm
- huomioi pistorasiat, listat ja vastaavat
- kiskon korkeus on 57mm ja leveys 62mm
- seinään kiinnitettävän kiskon yläpuolella pitäisi olla vähintään 40mm tilaa kattoon, jotta kiskon kannen saa kiinni
- oven minimileveys yhdellä hidastimella on 510mm ja kahdella 700mm
- kuppivedin ei osu seinään oven avautuessa, muut vetimet osuvat ja rajoittavat oven avautumista
Mittausohje lasiliukuoville
Mittaa ja ilmoita aina tarkat ja tiukat mitat ilman mitään vähennyksiä, lisäyksiä tai pyöristyksiä. Me mitoitamme sopivat asennusvarat annettujen mittojen mukaan. Muista että lasituotteissa tarkat ja oikeat mitat ovat tärkeitä, asennusvarat ovat tuotteesta riippuen jopa vain millejä. Mittaus on kuitenkin helppo tehdä itsekin kun noudattaa huolellisuutta ja näitä ohjeita.
Mittaukseen riittää ehjä ja toimiva rullamitta. Lasermittariakin voi käyttää, mutta tarkista silti mitat myös rullamitalla. Esimerkiksi laatoissa laserin säde voi mennä lasitetun pinnan läpi yllättävänkin syvälle ja se antaa silloin liian suuren mitan.
Mitat tulee aina ottaa valmiista pinnasta, johon ovet asennetaan.
Voit piirtää mitattavan aukon vaikka paperille, ja merkitä siihen mitat.
1. Oviaukon leveys – yleensä lasiovi tehdään 30mm leveämmäksi molemmilta reunoilta. Tästä voit sopia meidän kanssa jos haluat eri mitan, mutta selkeyden vuoksi kerro aina oviaukon leveys
2. Jos kisko asennetaan kattoon, niin tarkka korkeus lattiasta kattoon. Mittaa korkeus useasta kohtaa sillä alueella missä ovi liikkuu, vähintään vasemmasta ja oikeasta reunasta sekä keskeltä.
3. Jos kisko asennetaan seinään, niin kerro mille korkeudelle haluat kiskon yläreunan. Kiskon korkeus on yleensä 57mm, isoissa ovissa se voi olla myös 62mm. Suosittelemme että kiskon alareuna on vähintään 20-30mm oviaukon yläreunan yläpuolella. Eli jos oviaukon korkeus on 2100mm, niin sopiva kiskon yläpinta on esimerkiksi 2190mm.
4. Huomioi mahdolliset listat ja pistorasiat, seinäasennuksessa lasin ja seinän väliin jää 18mm rakoa.
Ilmoita aina pienimmät aukon mitat. Jos suurimman ja pienemmän mitan välillä on yli 3mm eroa, niin ilmoita silloin kaikki mitat. Tällöin olisi hyvä myös vatupassilla tarkistaa mikä pinta on vinossa.
Muista ottaa mitat aina pinnoista, joihin ovi/seinä tulevat kiinni. Mittojen mukana kannattaa aina laittaa valokuva aukosta/tilasta josta mitat ovat.
Mittaaja on vastuussa ilmoittamistaan mitoista.
